Carte tematiche

Le carte come le C.T.R. o le tavolette I.G.M. sono da ritenersi carte di base, ci descrivono quindi la forma della superficie fisica terrestre.

Le carte tematiche, invece, sono carte che mettono in risalto un particolare aspetto del territorio; si rappresenta la distribuzione geografica di uno o più fenomeni di particolare interesse.

Il più delle voltesi utilizzano le carte di base e su di esse si evidenziano gli aspetti specifici con una particolare simbologia.

Classici esempi di carte tematiche sono le carte geologiche, dell'uso del suolo, ecc...

In materia di Protezione Civile sono ampiamente usate le carte tematiche sia per lo studio del territorio e dei rischi presenti sia per il modello di intervento.

Vediamo alcuni esempi di carte tematiche relative al territorio della Provincia di Piacenza:

- carta dell'uso del suolo

-

- copertura forestale

- carta delle fasce altimetriche

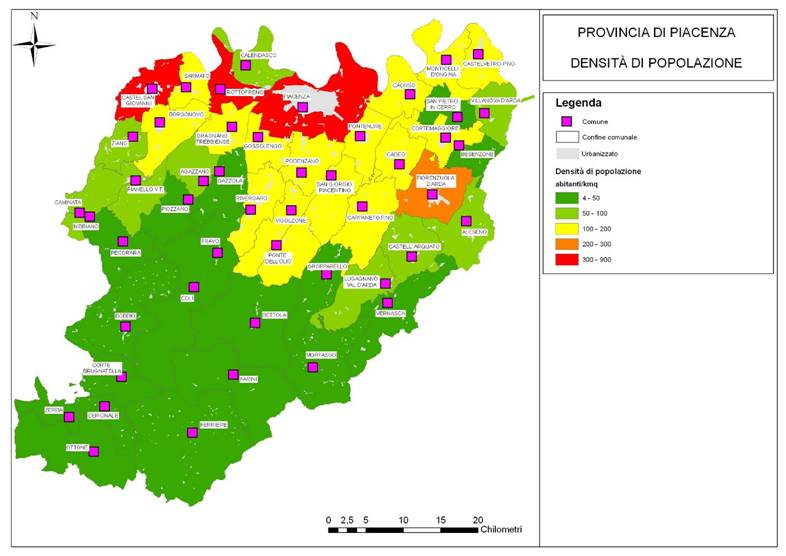

- carta della densità di popolazione

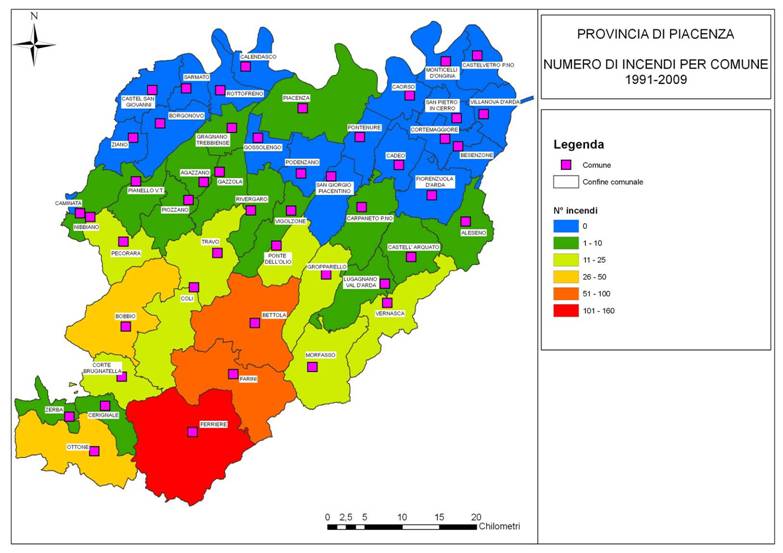

- carta indicante il numero di incendi boschivi per ogni comune

Le carte carte redatte per i Piani di Protezione Civile della Regione Emilia Romagna utilizzano una determinata simbologia che è bene conoscere.

NOME	SIMBOLO
Basi informative territoriali
Limite amministrativo (Province – Comuni – COM)
Viabilità (Autostrade - S. Statali - S. Provinciali – S. Comunali – Ferrovie)
Corso d'acqua
Stabilimento industriale
Organismi e strutture di protezione civile
Prefettura
Carabinieri
Vigili del Fuoco (comando provinciale - distaccamento permanente)
Corpo Forestale dello Stato (comando stazione – coordinamento provinciale – squadra con modulo AIB – squadra di servizio generale)
Volontariato di Protezione Civile (Coordinamento del volontariato – squadra con modulo AIB – squadra di servizio generale)
Centro di coordinamento (CCS – COM – COC)
Strutture sanitarie
Struttura ospedaliera
Aviosuperfici
Elisuperficie
Aree di emergenza
Area di ammassamento
Area di accoglienza
Area di attesa
Elementi di criticità del sistema viario
Galleria
Ponte
Rete di monitoraggio
Sensore (Idrometro – Anemometro – Pluviometro – Termometro)
Orientamento varchi e ostacoli
Varco
Ostacolo

Ci sono poi simbologie specifiche per i vari tipi di rischio, avremo così per il rischio incendi boschivi:

e per il rischio idraulico:

NOME	SIMBOLO
Conca
Dosso
Argine
Rilevato
Grande diga
Diga di competenza regionale
Scarico diga
Crollo diga
Area di montagna ad elevata probabilità di inondazione
Area inondata tra il 1945 e il 1996
Area 267
Dissesto (frana attiva – frana quiescente – frana crollo – conoide alluvionale intravalliva)
Cella idraulica (1° ordine – 2° ordine – 3°ordine)

Vediamo ora uno stralcio di carta dal Piano Provinciale Anti Incendi Boschivi:

Ed ora ora uno stralcio di carta dal Piano Provinciale Rischio Idraulico - Idrogeologico:
