Esercizio n° 10

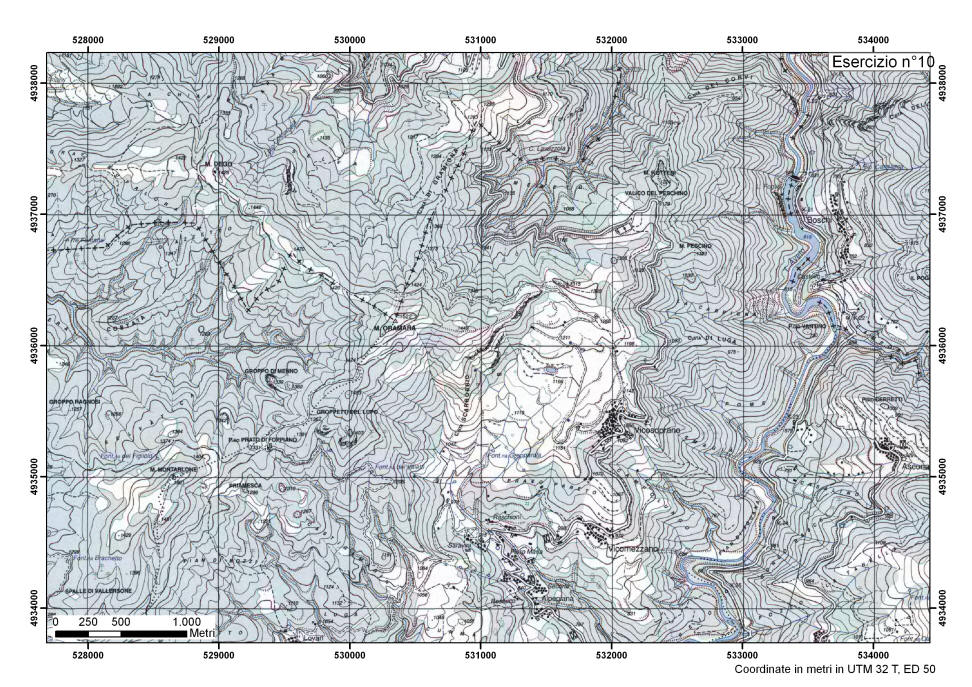

La carta è uno stralcio di Tavoletta IGM in scala 1:25.000 che rappresenta  un'area montana piacentina.

Scarica e stampa il file .pdf della carta.

1) Mi trovo nel punto di coordinate (531560 m E,  4935754 m N) e devo raggiungere M. Oramara (530329 m E,  4936158 m N)  seguendo un azimut di 290° N. Lungo la traiettoria però sono bloccato da una parete rocciosa insuperabile. Aggirare l'ostacolo con il metodo degli angoli retti e calcolare gli azimut delle diverse linee da seguire.

NB.: fare attenzione, nel momento della stampa, che non ci sia nessun adattamento di dimensioni, per evitare che non vari la scala della carta.
