Soluzioni all'esercizio n° 1 Calcolare la distanza tra i punti A e B

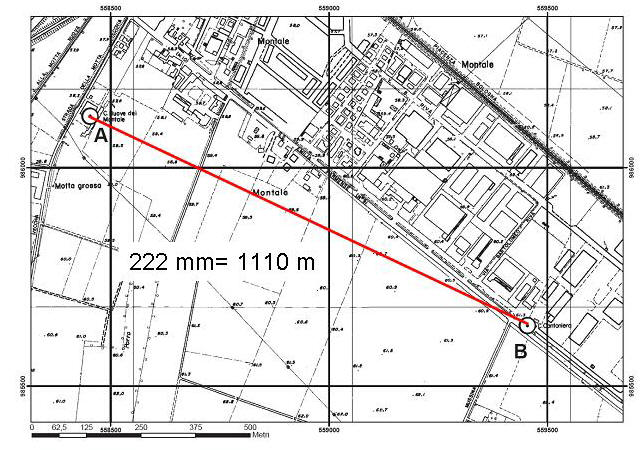

Per calcolare la distanza tra i punti A e B si deve misurare la distanza sulla carta tra gli stessi, che risulta essere pari a 222 mm. Misurando la scala grafica vediamo che 100 mm corrispondono a 500 m. Quindi si imposta la proporzione: 100 mm : 500 m = 222 mm : x m da cui x= 1110 m, la distanza tra i due punti
Determinare le coordinate dei punti A e B

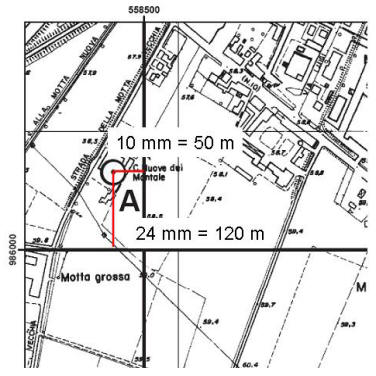

Allo stesso modo la distanza di A dalla linea del reticolato di valore 986.000 è di 24 mm pari a 120 m nella realtà, per cui il valore nord del punto è di 986.120 m.

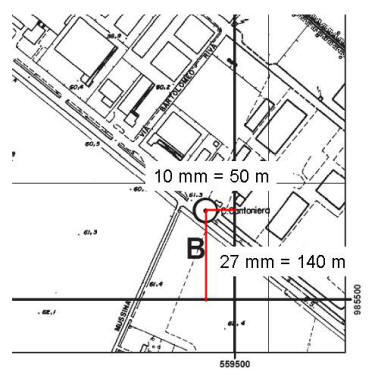

Si procede nello stesso modo per il punto B, così che avremo: Est 559.500 - 50 = 559450 m
Nord 985.500 + 140 = 985.640 m
Determinare la scala numerica della carta Per determinare la scala della carta si imposta ancora la proporzione come nei punti precedenti. 100 mm : 500 m = 1 mm : x mm da cui 1 : 5.000 |
Il
punto A si trova a una distanza di 10 mm dal meridiano 558.500 che, se
confrontata con la scala grafica, risulta essere pari a 50 m. Dal momento che i
valori aumentano da ovest verso est, il valore est del nostro punto è dato da
558.500 - 50 = 558.450 m
